HEDELIUS серии T Фрезерные обрабатывающие центры

HEDELIUS серии T Фрезерные обрабатывающие центры Hedelius Станки с ЧПУ Фрезерные станки
Страна: Германия
Производитель: Hedelius
dmt1135
  • Тип 5-ти осевой обработки: поворотная голова
  • Размер рабочего стола: от 1900 x 750 до 4680 х 750 мм
  • Мощность: 22 кВт
  • Масса: от 11500 до 17500 кг

НАЗНАЧЕНИЕ:

Металлорежущие фрезерные центры Hedelius серии T (Tiltenta) могут быть использованы для обработки корпусных заготовок и тел вращения с разных сторон без их перемещения, плоских стальных, фасонных алюминиевых или цилиндрических магниевых полуфабрикатов.

Обрабатывающие центры серии T справляются с любыми задачами в области механической обработки металла. Станок представляет собой обрабатывающий комплекс 3 в 1 (трехосевая обработка габаритных деталей с пяти сторон, пятиосевая обработка корпусных деталей, комбинированная обработка). Большая длина рабочего пространства и бесступенчато-поворотный индексируемый главный шпиндель позволяют обрабатывать с 3, 4 и 5 сторон длинные заготовки.

Наличие функционала автоматической смены инструмента, а также высокая скорость позиционирования рабочих органов станка позволяют существенно экономить время и концентрироваться на основных операциях. Дополнительными факторами, повышающими производительность, являются применение современных высокопроизводительных режущих инструментов, увеличение мощности главного привода и расширение диапазона вращения шпинделя. Интегрированный круглый поворотный стол и перегородка в рабочем пространстве дают возможность осуществления прецизионной обработки с 5 сторон в маятниковом режиме. Машина оснащена вертикальными кожухами из нержавеющей стали, благодаря которым оптимально удаляется стружка, а рабочий объем полностью закрыт уже в стандартном исполнении.

Функционал:

  • Фрезерование
  • Расточные работы
  • Нарезание резьбы
  • Зенкование
  • Развертывание

ОБЛАСТЬ ПРИМЕНЕНИЯ:

Приборостроительная промышленность


Автомобилестроение
(производство пресс форм и автокомпонентов)

Точное машиностроение

Энергетическое машиностроение

Авиакосмическая промышленность

Тяжелое машиностроение



Оптикоэлектронная промышленность


СХЕМА ОБРАБОТКИ:

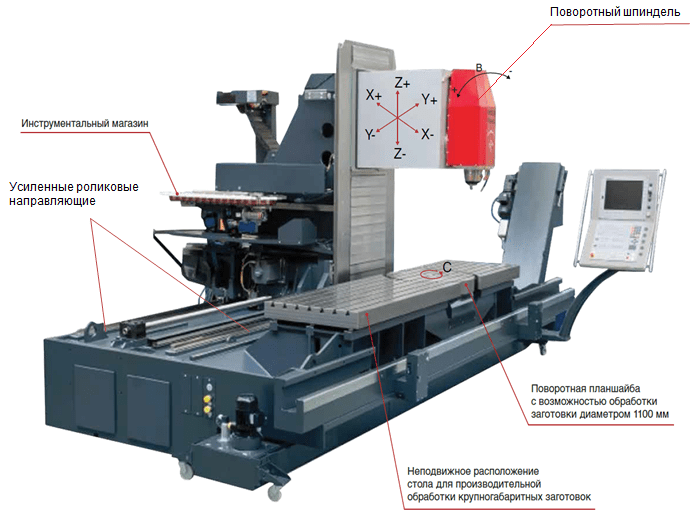

Геометрическая конструкция станка: полупортал. Стол не перемещается, перемещается только шпиндель.

КОНСТРУКТИВНЫЕ ОСОБЕННОСТИ:

Cтанина станка

Основные компоненты станины изготавливаются из высококачественной немецкой стали. Рассчитанная конструкция и расположение ребер жесткости дает возможность применять высокоскоростные режимы обработки, тем самым обеспечивается отсутствие вибраций и высокая точность.

Шпиндель KESSLER

Частота вращения шпинделя от 12.000 до 18.000 об/мин.

Встроенная система масляного охлаждения шпинделя предотвращает тепловые расширения шпинделя, что так же гарантирует точность обработки.

Автоматическая система смены инструмента

- В стандартной комплектации система смены инструмента встроена в шпиндельный узел.

- Опционально возможна установка 33 позиционной система смены инструмента.


Линейные направляющие качения

В данной серии станков применяются линейные (Linear Way) роликовые направляющие качения Schneeberger (Германия).

Линейные направляющие (ЛНК) выполнены в виде призматической направляющей, по которой с помощью циркулирующих в обойме роликовых (роликовые линейные направляющие) тел качения перемещается одна или несколько кареток. Линейная направляющая изготавливается отдельно и крепится к основанию станка. Такие направляющие реализуют принцип трение качения. Потери на трение в ЛНК слагаются из потерь, вызванных трением тел качения о сепаратор, и потерь, пропорциональных нагрузке.

Плюсы данной схемы исполнения в быстрых рабочих и холостых ходах до 40 м/мин и способности выдерживать высокую динамическую нагрузку до 400 кг на каретку.

Поворотный стол (опция)

Одноосевой поворотный стол с высокой точностью позиционирования. Высокая жесткость и точность одноосевого поворотного стола обеспечивают устойчивое вращение и точность индексации.

Оптические линейки в стандартной комплектации

Оптические устройства обратной связи поддерживают точность при колебаниях температуры и продолжительном сроке эксплуатации станка.

Продуманная система погрузки тяжелых деталей

Наличие большого пространства для размещения заготовки, простота загрузки деталей кран-балкой.

ПОЛУЧАЕМЫЕ ИЗДЕЛИЯ:

Спектр получаемых изделий мало чем ограничен, станок поистине универсальный.

Станки могут быть применены в:

- приборостроительной промышленности

- автомобилестроении (производство пресс форм и автокомпонентов)

- точное машиностроение

- энергетическое машиностроение

- авиакосмическая промышленность

- оптикоэлектронной промышленности

- тяжелом машиностроении

СТАНДАРТНАЯ КОМПЛЕКТАЦИЯ:

  • Система ЧПУ Heidenhain или Siemens (Германия)
  • Направляющие качения по осям X, Y, Z Schneeberger (Германия)
  • Оптические линейки Heidenhain по осям XYZ (Германия)
  • Шпиндель с частотой вращения 12000 об/мин Kessler (Германия)
  • Конвейер удаления стружки
  • Защита направляющих
  • Система охлаждения
  • Освещение
  • Система автоматической смазки
  • Трехцветная сигнальная лампа
  • Кабинетная защита зоны обработки
  • Инструментальный магазин на 26 или 33 позиций SK40 Hedelius (Германия)
  • Пистолет для смыва стружки
  • Пистолет подачи воздуха
  • USB-интерфейс для мышки
  • Маховичок ручного управления Heidenhain (Германия)
  • Обдув шпинделя воздухом при смене инструмента

ДОПОЛНИТЕЛЬНАЯ КОМПЛЕКТАЦИЯ:

  • Шпиндель с частотой вращения 14000, 18000 об/мин Kessler (Германия)
  • Подача СОЖ через шпиндель 20, 50 бар Brinkmann Pumps (Германия)
  • Инструментальный магазин на 56, 190 шт HSK-A63
  • Различные варианты исполнения 4-оси
  • Закрытая зона обработки для применения масляного тумана
  • Система контроля столкновений
  • Система измерения вылета инструмента 3D
  • Система измерения расположения заготовки в пространстве 3D
  • USB-интерфейс для мышки
  • Импорт DXF файлов (только для Heidenhain iTNC 530)
  • Угловые головки с увеличенной частотой вращения, либо с увеличенным моментом Benz (Германия).
Модель T6 Single T6-2300 T7 - 1600 T7 - 2600 T7 - 3200 T7 - 4200
Размер стола, мм 1500 x 600 2700 x 600 1900 x 750 3080 x 750 3680 х 750 4680 х 750
Перемещения (X x Y x Z), мм 1350 x 600 x 695/800 2300 x 600 x 695/800 1600 x 750 x 695/800 2600 x 750 x 695/800 3200/2630 х 750 х 695/800 4200 х 750 х 695/800
Макс. Нагрузка на стол, кг 1200 2000 1500 2500 3500 3500
T-пазы (Ширина x Дистанция x Кол-во), мм 14 x 80 x 7 14 x 80 x 7 18 x 100 x 7 18 x 100 x 7 18 x 100 x 7 18 x 100 x 7
Диаметр планшайбы, мм 630 630 750 750 750 750
Максимальная нагрузка на планшайбу, кг 600/900 (опция) 600/900 (опция) 800/1200 (опция) 800/1200 (опция) 800/1200 (опция) 800/1200 (опция)
Максимальная частота вращения стола, об/мин 11/16,6 (опция) 11/16,6 (опция) 8 8 8 8
Крутящий момент поворотного стола, Нм 1200 1200 2800 2800 2800 2800
Погрешность поворота рабочего стола, сек 5 5 5 5 5 5
Максимально обрабатываемый диаметр заготовки на поворотном столе, мм 950 950 1100 1100 1100 1100
Конус SK40 DIN 69871 SK40 DIN 69871 SK40 DIN 69871 SK40 DIN 69871 SK40 DIN 69871 SK40 DIN 69871
Частота вращения шпинделя, об/мин 12000 12000 12000 12000 12000 12000
Усилие тяги, Hм 117 117 117 117 117 117
Главный двигатель, кВт 22 22 22 22 22 22
Поворотный фрезерный шпиндель максимальный наклон, ° ±98 ±98 ±98 ±98 ±98 ±98
Быстрые перемещения (X/Y/Z), м/мин 40 / 40 / 40 40 / 40 / 40 40 / 40 / 40 40 / 40 / 40 40 / 40 / 40 40 / 40 / 40
Скорость подачи (X/Y/Z), мм/мин 30000 30000 30000 30000 30000 30000
Мощность приводов (X/Y/Z Н), кВт 7600 7600 9000 9000 9000 9000
Точность (VDI/DGQ 3441) X, Y, Z, мм 0,008/1000 0,008/1000 0,008/1000 0,008/1000 0,008/1000 0,008/1000
Магазин инструмента
Кол-во инструментальных позиций в магазине, шт. 26 26 33 33 33 33
