Токарный станок DMTG CKE6180Z-2000 DMTG Горизонтальная станина Станки с ЧПУ

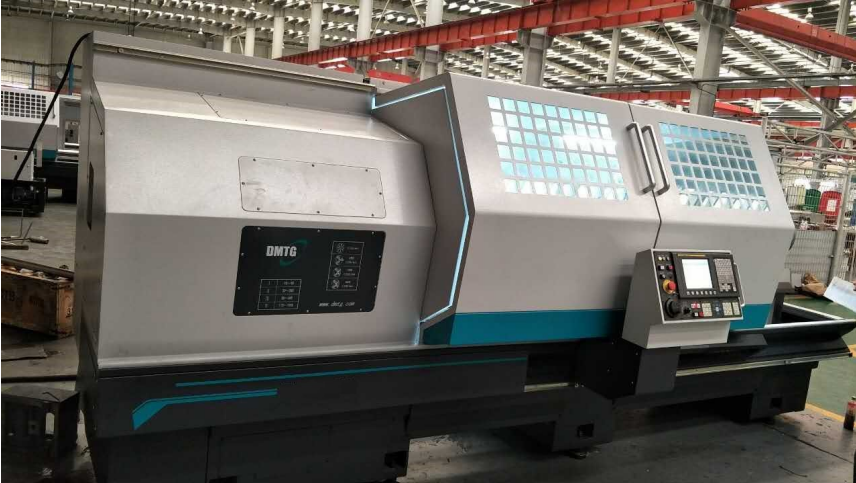

Токарный станок DMTG CKE6180Z-2000

Запросить коммерческое предложение
Проконсультируем и ответим на все вопросы
Производитель: DMTG
Расстояние между центрами (мм): 4000мм
Страна производства: Китай
Устанавливаемый диаметр над станиной (мм): 800
el612
Можно в лизинг
ПНР в подарок

Описание

Станок с программным управлением CKE6180 сочетает в себе возможности выполнения токарной обработки с высоким качеством и повторяемостью, с простотой использования и наладки. На станке по управляющей программе и вручную можно выполнять разнообразную прямолинейную и криволинейную токарную обработку: проточку, нарезание резьбы (резцом, резьбонарезной пластиной, метчиком), расточку и т.д.

Токарные станки CKE6180 с горизонтальной станиной разработаны с учетом всех последних достижений станкостроения. Станина станка, передняя бабка, суппорт и задняя бабка изготовлены из высокопрочного чугуна с высокой плотностью. Закаленные направляющие станины имеют твердость не ниже – 50 HRC (индукционный способ закаливания), направляющие салазок суппорта имеют специальное износостойкое покрытие, что обеспечивает длительное сохранение точности, плавное и точное перемещение подвижных узлов станка.

Материал обрабатываемых заготовок: различные цветные металлы, легкие сплавы, различные виды стали, чугун, пластик.

Механическая часть

Суппорт станка может перемещаться по осям Х и Z для выполнения автоматической обработки внутренних/внешних цилиндрических, конусообразных и торцевых поверхностей, нарезания пазов и выемок валов, дисков. Также может нарезать метрические, дюймовые, конусные резьбы.

Передняя бабка оснащена зубчатой передачей. Все шестерни изготовлены из высококачественной стали, поверхность зубьев закалена, что является гарантией их высокой износоустойчивости. Вращение от главного двигателя через систему клиновых ремней передается на шестерни в передней бабке.

Обработка точением в патроне и в центрах позволяет реализовать выпуск деталей типа крышек, фланцев (включая работу патрона на «разжим»), стаканов, втулок, валов, коротких осей, и т.д., возможна обработка внутренних поверхностей с использованием осевого инструмента в резцедержке или пиноли задней бабки.

Рабочее пространство закрывается защитными кожухами с возможностью контроля закрытия (опция) и просмотра хода обработки через большие окна из армированного стекла, предотвращающая разлет стружки и СОЖ вокруг станка


Технические характеристики:

Станок

CKE 6180Z

Макс. диаметр вращения над станиной, мм

800

Макс. диаметр вращения над суппортом, мм

490

Макс. диаметр обработки (для 6 поз. резцедержки), мм

620

РМЦ, мм

2000

Длина обработки, мм

1740

Оси

Максимальное перемещение оси Х, мм

400

Макс перемещение по оси Z, мм

1850

Быстрые перемещения по оси Z, мм/мин

7500

Быстрые перемещения по оси Х, мм/мин

4000

Точность позиционирования по осям X/Z, мм

0.018/0.026

Повторяемость позиционирования осей X/Z, мм

0.006/0.014

Шпиндельная бабка

Размер патрона, мм

400

Диапазон скоростей шпинделя, об/мин

10~ 1000

Диаметр отверстия шпинделя, мм

100

Торец шпинделя

C11

Мощность э/д шпинделя (продолжительно), кВт

11/15

Резцедержка

Число инструментов, шт

6

Тип резцедержки

э/мех

Размер хвостовика режущего инструмента, мм

32х32

Задняя бабка

Диаметр пиноли, мм

100

Выдвижение пиноли задней бабки, мм

240

Конус пиноли задней бабки, №

Морзе 6


Прочее

Система ЧПУ

Fanuc 0i-TF(5) Plus

Габариты ДхШхВ, мм*

4505х2020х1805

Масса станка, кг*

6100

* производитель оставляет за собой право изменять технические характеристики без предварительного уведомления


Основные компоненты:

Станина

Станина станка отлита из высококачественного чугуна марки HT300. При изготовлении направляющих станины была использована технология высокочастотной закалки, что позволило повысить износоустойчивость станка.




Шпиндельная бабка

Вращение шпинделя осуществляется от э/д через шкивы, клиновые ремни и переключаемые шестерни. Смазка подшипников шпинделя, шестерен шпиндельной бабки и каждого вала выполняется из станции циркуляционной смазки поливом.

Автоматическое переключение диапазонов

Внутри диапазона бесступенчатое регулирование скорости вращения шпинделя. Актуаторы Hiwin переключают диапазоны по M коду от ЧПУ. Так же реализован контроль переключения диапазонов и индикация включенного диапазона. Датчик оборотов шпинделя отображает реальные обороты шпинделя и позволяет точно нарезать разные виды резьб.

Подшипники шпинделя

Обеспечивают точность вращения шпинделя. Роликовые 2х рядные конические подшипники имеют возможность регулировки при проведении ТО. Циркуляционная смазка передней бабки обеспечивает смазку подшипников шпинделя и шестерен, значительно продлевая срок их службы.



Система подачи по осям

На станке установлены высокоточные ШВП с предварительным натягом, отвечающие классу точности С3. В подшипники нанесена консистентная смазка. К каждой гайке ШВП подведена трубка импульсной смазки. Сервопривода Fanuc (Япония) осуществляют точное перемещение по осям с моментом до 12 Нм.

Система импульсной смазки направляющих и ШВП

Периодичность и время смазки регулируются в ЧПУ. При опускании уровня масла ниже нормы – в ЧПУ подается сигнал тревоги.

Задняя бабка

В задней бабке станка используется эксцентриковый механизм быстрого зажима, который прост в управлении, имеет достаточно большую силу зажима, позволяя надежно зафиксировать заднюю бабку при нагрузке ниже среднего уровня. При тяжелых нагрузках (при тяжелых режимах резания) задняя бабка может быть надежно зафиксирована при помощи дополнительных прижимов.

Пиноль имеет конус Морзе 6.

Кабинетная защита зоны резания

Дверки с остеклением и решетчатой защитой. Надежно защищают оператора и рабочее пространство вокруг станка от стружки и СОЖ.

Комплектация:

1. Система ЧПУ Fanuc 0i-TF (5) Plus

2. Двигатель шпинделя 11-15 кВт

3. Теплообменник

4. 3-х кулачковый патрон 400 мм

5. Серводвигатель по осям X/Y

6. Автоматическая коробка переключения скоростей

7. 6-позициооная резцедержка

8. Задняя бабка с механической пинолью

9. Шарико-винтовая передача
